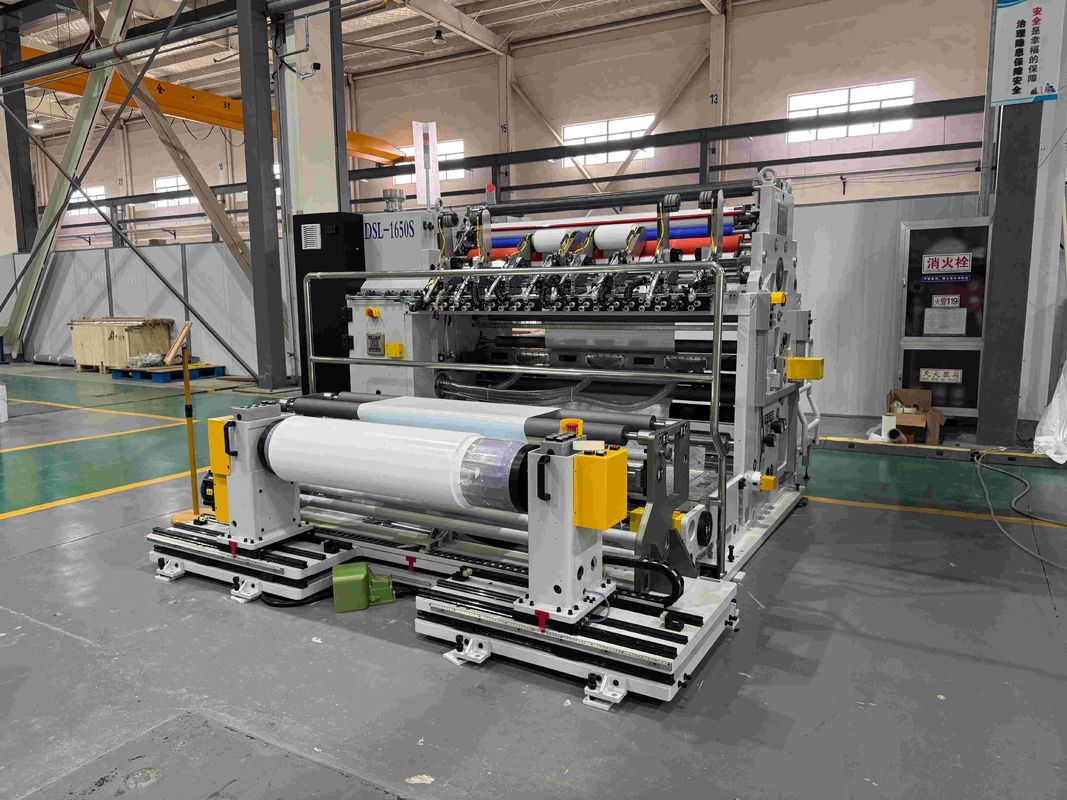

Μηχανή ανατροφοδότησης με σχιστήρα της σειράς DSLS

Ο εξοπλισμός χρησιμοποιείται κυρίως για την παραγωγή διαχωριστικών συσσωρευτών μπαταριών λιθίου.Το κύριο καθήκον είναι να διαιρεθεί ο αρχικός διαχωριστής μπαταρίας λιθίου σε διαχωριστές μπαταρίας λιθίου διαφορετικών μεγεθών και πλάτους μέσω ξετυλίγματος, μηχανισμό μεταφοράς και μηχανισμό κοπής, και ολοκληρώνει τη διαδικασία τυλίγματος.

• Λειτουργία

- Οριζόντια κίνηση και προϊοντική περιστροφή

-Μια μεγάλη οθόνη αφής λειτουργικό σύστημα ανθρώπου-μηχανής

-Αποσύρση και επανασύρση CNC AC servo drive

-Οριζόντια κινητή ηλεκτρική ρύθμιση για το κάλυμμα μαχαιριού

-Αυτόματη διόρθωση της απόκλισης

- Αντιστατική λειτουργία περιστροφής

          Διάγραμμα ροής διαδικασίας

Αποσύνδεση → Μονάδα διόρθωσης → Μεταφορά → Επίπεδο → Κύκλωτη κοπή λεπίδας → Μεταφορά → Διαχωρισμός ταινίας → Επάνω και κάτω επανέλιξη
∆ιακοσμητικά απορρίμματα

Σχεδιακό διάγραμμα εξοπλισμού

• Ηλεκτρική ενέργεια

1) 3 φάσεις x 400 V x 50 Hz

2)Θερμοκρασία περιβάλλοντος: 15~45°C

3) ΕπενδύσειςΗ υγρασία του αέρα: 40%~90%

4) Διακύμανση τάσης: <± 5%

Γενικές προδιαγραφές

Υπόστρωμα: Διαχωριστικό μπαταρίας, πάχος 5 μm 25 μm

Διάμετρος υποστρώματος: τουλάχιστον 300 mm, έως 1350 mm

Σύστημα περιστροφής: μέθοδος ανεξάρτητης επανεκστροφής με διπλό βραχίονα

Σύστημα κοπής: κοπή με περιστρεφόμενη λεπίδα

Διάμετρο διαχωρισμού:

Επανάστρεψη με ένα χέρι: 55 mm ∼ 200 mm

Τυποποιημένη επανασύνδεση με διπλό βραχίονα: 300 mm ̇ 650 mm

Διάμετρος ξετυλίγματος: μέγιστο 500 mm

Διάμετρος ανατροπής: Μέγιστο 400 mm

Μηχανική ταχύτητα: Μέχρι 250 m/min

Ταχύτητα λειτουργίας*: Μέχρι 150 m/min

*Σημείωση: Η πραγματική ταχύτητα λειτουργίας εξαρτάται από τα χαρακτηριστικά του υποστρώματος, την ομοιομορφία πάχους, το πλάτος κοπής και το επίπεδο δεξιοτήτων του χειριστή.

Διάμετροι μηχανής (περίπου): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (υπόκειται στο τελικό σχέδιο διάταξης)

• Συμπυκνωμένος αέρας

1) Καθαρός συμπιεσμένος αέρας απαλλαγμένος από υγρασία, βρωμιά και λάδι

2) Πίεση (εισόδου στη διεπαφή της συσκευής): Περίπου 5-6 bar gauge

3) ΕπενδύσειςΣημείο συμπίεσης συμπιεσμένου αέρα: 5°C

• Τοποθέτηση εξοπλισμού

Αφού ο εξοπλισμός ρυθμιστεί σε επίπεδο, σταθεροποιήστε τον με πλάκα πίεσης και μπουλόνια επέκτασης.

Σκοπός και πλεονεκτήματα του εξοπλισμού

Η μηχανή κοπής CNC υψηλής απόδοσης DSL-1500S έχει σχεδιαστεί ειδικά για την κοπή ευέλικτων υλικών, όπως διαχωριστικά μπαταριών ιόντων λιθίου.

Ο εξοπλισμός περιλαμβάνει τα ακόλουθα βασικά χαρακτηριστικά:

Ανεξάρτητο σύστημα ελεγχόμενης με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο με ελεγχόμενο

Μεγάλη οθόνη αφής με διεπαφή ανθρώπου-μηχανής (HMI)

Μεταβλητές τροφοδοσίες με κινητήρα μεταβλητού ρεύματος, τόσο για αποσύρση όσο και για επανασύρση

Οριζόντια κινητή θήκη μαχαιριού με μέθοδο κοπής με περιστροφική λεπίδα

Αυτοματοποιημένος έλεγχος της τάσης αποσύνδεσης

Αυτοματοποιημένη τάση αναστροφής και έλεγχος κωνικής τάσης

Λειτουργία στατικής εξάλειψης στο τμήμα ανατροπής

Αποθηκευμένος χώρος εγκατάστασης για το σύστημα ελέγχου ελαττωμάτων

Σύστημα απομάκρυνσης σκόνης στον άξονα κοπής (προαιρετικό)

Σύστημα απομάκρυνσης σκόνης με πρόσφυση και στις δύο πλευρές (προαιρετικό)

• Τεχνικά δεδομένα

Ανταγωνιστικά πλεονεκτήματα

1Προσφέρουμε προϊόντα υψηλής ποιότητας σε ανταγωνιστικές τιμές.
2. εγγυάται τον τελωνειακό εκκαθάριση·
3. Καλή μεταπωλητική εξυπηρέτηση.
4Ευέλικτοι όροι πληρωμής
5Με εξαιρετικά προϊόντα και αποτελεσματικές υπηρεσίες, είμαστε γνωστοί τόσο στο εσωτερικό όσο και στο εξωτερικό.

Το εργοστάσιό μας

Το Εργαστήριό μας

Ο πελάτης μας

Γενικές ερωτήσεις

Ε: Είναι η Dongsheng εργοστάσιο ή εμπορική εταιρεία;
Α: Το Dongsheng είναι εργοστάσιο.

Ε: Πού βρίσκεται το εργοστάσιό σας; Μπορώ να το επισκεφθώ πριν κάνω μια παραγγελία;
Α: Φυσικά, θερμά καλωσορίζουμε να επισκεφθείτε το εργοστάσιό μας.

Ε: Σε ποιες χώρες έχετε εξαγάγει;
Α: Έχουμε εξάγει τα προϊόντα μας σε όλο τον κόσμο, όπως στην Ευρώπη, τις ΗΠΑ, την Ιαπωνία, την Κορέα, την Ινδία κλπ.

Ε: Τι γίνεται με την εγγύηση και την υπηρεσία μετά την πώληση;
Α: Παρέχουμε εγγύηση 12 μηνών και τεχνική υποστήριξη για όλη τη ζωή για όλα τα μηχανήματα.
Η απάντηση είναι διαθέσιμη εντός 12 ωρών, ενώ η λύση για την αντιμετώπιση προβλημάτων παρέχεται εντός 48 ωρών.
