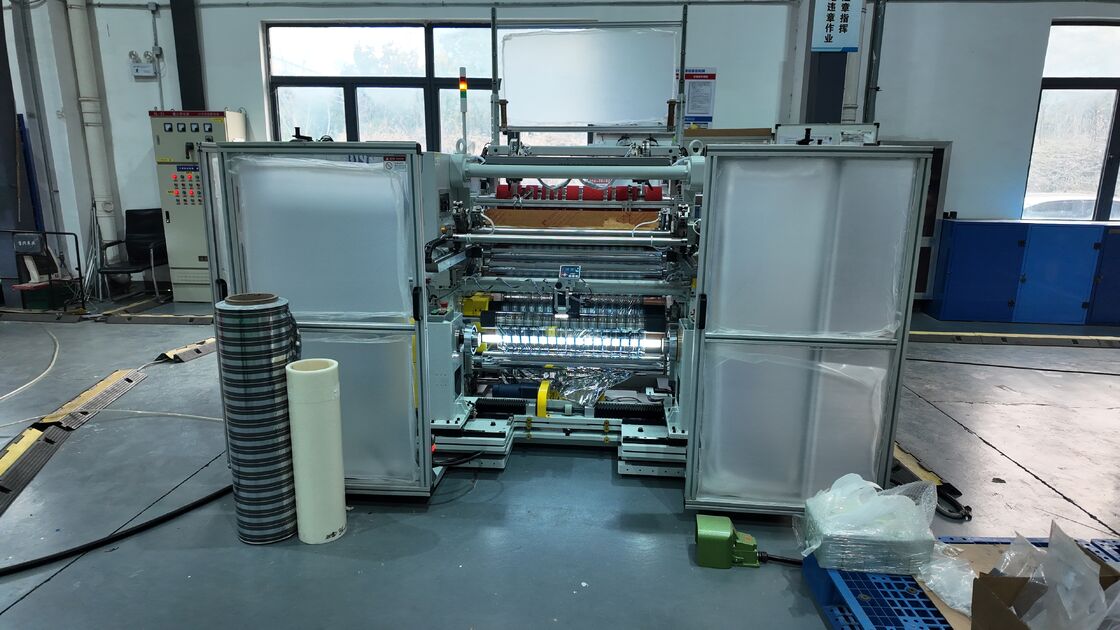

Μηχανή κοπής μη υφασμένου υφάσματος καθαρός συμπιεσμένος αέρας

Μηχάνημα επανατύλιξης κοπής σειράς DSLS​

Ο εξοπλισμός χρησιμοποιείται κυρίως για την παραγωγή σχισμής διαχωριστή μπαταρίας λιθίου. Το κύριο καθήκον είναι να διαιρέσετε τον αρχικό διαχωριστή μπαταρίας λιθίου ευρείας έλασης σε διαχωριστές μπαταριών λιθίου διαφορετικών μεγεθών και πλάτη μέσω ξετύλιξης, μηχανισμού μετάδοσης και μηχανισμού σχισμής και να ολοκληρώσετε τη διαδικασία περιέλιξης.

• Λειτουργία

-Οριζόντια κίνηση και λειτουργία περιέλιξης στο μπροστινό μέρος

-Μεγάλη οθόνη αφής λειτουργικό σύστημα ανθρώπου-μηχανής

-Ξετύλιγμα και επανατύλιξη του σερβομηχανισμού CNC AC

- Οριζόντια κινούμενη ηλεκτρική βάση ελέγχου μαχαιριού λειτουργία κοπής ίσιο μαχαίρι τυπική διαμόρφωση

-Αποτύλιξη αυτόματης διόρθωσης απόκλισης

- Αντιστατική λειτουργία επανατύλιξης

          Διάγραμμα ροής διαδικασίας

Ξετύλιγμα → Μονάδα διόρθωσης → Κιβώτιο ταχυτήτων → Ισίωση → Κυκλική σχισμή λεπίδας → Μετάδοση → Διαχωρισμός φιλμ → Επάνω & Κάτω Επανατύλιξη
↳ Περικοπή απορριμμάτων

Σχηματικό Διάγραμμα Εξοπλισμού

• Ηλεκτρισμός

1) 3 φάση x 400 volt x 50 Hz

2)Θερμοκρασία περιβάλλοντος: 15~45℃

3)Υγρασία αέρα: 40%~90%

4) Διακύμανση τάσης: <±5%

Γενικές Προδιαγραφές

Υπόστρωμα: Διαχωριστής μπαταρίας, πάχος 5 μm – 25 μm

Πλάτος Υποστρώματος: Ελάχιστο 300 mm, μέγιστο 1350 mm

Σύστημα περιέλιξης: Ανεξάρτητη μέθοδος επανατύλιξης διπλού βραχίονα

Σύστημα κοπής: Περιστροφική κοπή λεπίδας

Πλάτος σχισμής:

Επανατύλιξη ενός βραχίονα: 55 mm – 200 mm

Τυπική συγχρονισμένη επανατύλιξη διπλού βραχίονα: 300 mm – 650 mm

Διάμετρος ξετύλιξης: Μέγιστη 500 mm

Διάμετρος τύλιξης: Μέγιστη 400 mm

Μηχανική Ταχύτητα: Έως 250 m/min

Ταχύτητα λειτουργίας*: Έως 150 m/min

*Σημείωση: Η πραγματική ταχύτητα λειτουργίας εξαρτάται από τα χαρακτηριστικά του υποστρώματος, την ομοιομορφία του πάχους, το πλάτος σχισμής και το επίπεδο ικανότητας χειριστή.

Διαστάσεις μηχανήματος (Περίπου): 2500 mm (Μ) x 2800 mm (Π) x 1500 mm (Υ) (υπόκειται στο σχέδιο τελικής διάταξης)

• Πεπιεσμένος αέρας

1) Καθαρίστε τον πεπιεσμένο αέρα απαλλαγμένο από υγρασία, βρωμιά και λάδια

2) Πίεση (είσοδος στη διεπαφή της συσκευής): Περίπου. Μετρητής 5-6 bar

3)Σημείο συμπύκνωσης πεπιεσμένου αέρα: 5℃

• Τοποθέτηση εξοπλισμού

Αφού ρυθμιστεί ο εξοπλισμός σε ένα επίπεδο, στερεώστε τον με μια πλάκα πίεσης και μπουλόνια διαστολής.

Σκοπός και Πλεονεκτήματα Εξοπλισμού

Η μηχανή κοπής CNC υψηλής απόδοσης DSL-1500S είναι ειδικά σχεδιασμένη για κοπή εύκαμπτων υλικών όπως διαχωριστές μπαταριών ιόντων λιθίου.

Ο εξοπλισμός περιλαμβάνει τα ακόλουθα βασικά χαρακτηριστικά:

Ανεξάρτητο σερβοελεγχόμενο σύστημα επανατύλιξης

Μεγάλη διεπαφή ανθρώπου-μηχανής με οθόνη αφής (HMI)

Σερβομηχανές AC για ξετύλιγμα και επανατύλιξη

Οριζόντια κινούμενη θήκη μαχαιριού με μέθοδο κοπής περιστροφικής λεπίδας

Αυτόματος έλεγχος τάσης ξετύλιξης

Αυτόματος έλεγχος τάσης επανατύλιξης και κωνικότητας

Λειτουργία στατικής εξάλειψης στο τμήμα επανατύλιξης

Δεσμευμένος χώρος εγκατάστασης για σύστημα επιθεώρησης ελαττωμάτων

Σύστημα εξαγωγής σκόνης στον άξονα σχισμής (προαιρετικό)

Σύστημα αφαίρεσης σκόνης κόλλας και στις δύο πλευρές επανατύλιξης (προαιρετικό)

• Τεχνικά Στοιχεία

Ανταγωνιστικά Πλεονεκτήματα

1. Προσφέρουμε προϊόντα υψηλής ποιότητας σε ανταγωνιστική τιμή.
2. Ο εκτελωνισμός είναι εγγυημένος.
3. Καλή εξυπηρέτηση μετά την πώληση.
4. Ευέλικτοι όροι πληρωμής.
5. Με εξαιρετικά προϊόντα και αποτελεσματικές υπηρεσίες, είμαστε γνωστοί τόσο στο εσωτερικό όσο και στο εξωτερικό.

ΤΟ ΕΡΓΟΣΤΑΣΙΟ ΜΑΣ

ΤΟ ΕΡΓΑΣΤΗΡΙ ΜΑΣ

Ο ΠΕΛΑΤΗΣ ΜΑΣ

FAQ

Ε: Είναι η Dongsheng εργοστάσιο ή εμπορική εταιρεία;
Α: Το Dongsheng είναι ένα εργοστάσιο.

Ε: Πού βρίσκεται το εργοστάσιό σας; Μπορώ να το επισκεφτώ πριν κάνω μια παραγγελία;
Α: Φυσικά, καλώς ήρθατε θερμά να επισκεφτείτε το εργοστάσιό μας. Το εργοστάσιό μας βρίσκεται στο Hefei, Anhui, Κίνα.

Ε: Σε ποιες χώρες έχετε κάνει εξαγωγές;
Α: Έχουμε εξάγει τα προϊόντα μας σε όλο τον κόσμο, όπως Ευρώπη, ΗΠΑ, Ιαπωνία, Κορέα, Ινδία κ.λπ.

Ε: Τι λέτε για την εγγύηση και την εξυπηρέτηση μετά την πώληση;
Α: Παρέχουμε 12 μήνες εγγύηση και τεχνική υποστήριξη εφ' όρου ζωής για όλα τα μηχανήματα.
Η απόκριση είναι διαθέσιμη εντός 12 ωρών ενώ η λύση για την αντιμετώπιση προβλημάτων παρέχεται εντός 48 ωρών.
